Sur un chantier de rénovation, on tombe souvent sur le même problème : un couloir ou une cage d’escalier commandé par trois ou quatre points d’allumage, avec des fils qui arrivent dans la boîte d’encastrement sans repérage. Remplacer ou poser un interrupteur poussoir Legrand dans ces conditions demande quelques réflexes que les notices officielles ne détaillent pas. Voici les points qui font la différence entre une pose bancale et une installation fiable.
Repérage des fils avant de toucher au poussoir Legrand
Avant toute intervention, on coupe le disjoncteur du circuit concerné et on vérifie l’absence de tension avec un VAT (vérificateur d’absence de tension). Consigner le disjoncteur avec un cadenas reste la méthode la plus sûre, surtout quand d’autres corps de métier circulent sur le chantier.
A découvrir également : Pose porte d'entrée : signes qui montrent que la pose est ratée

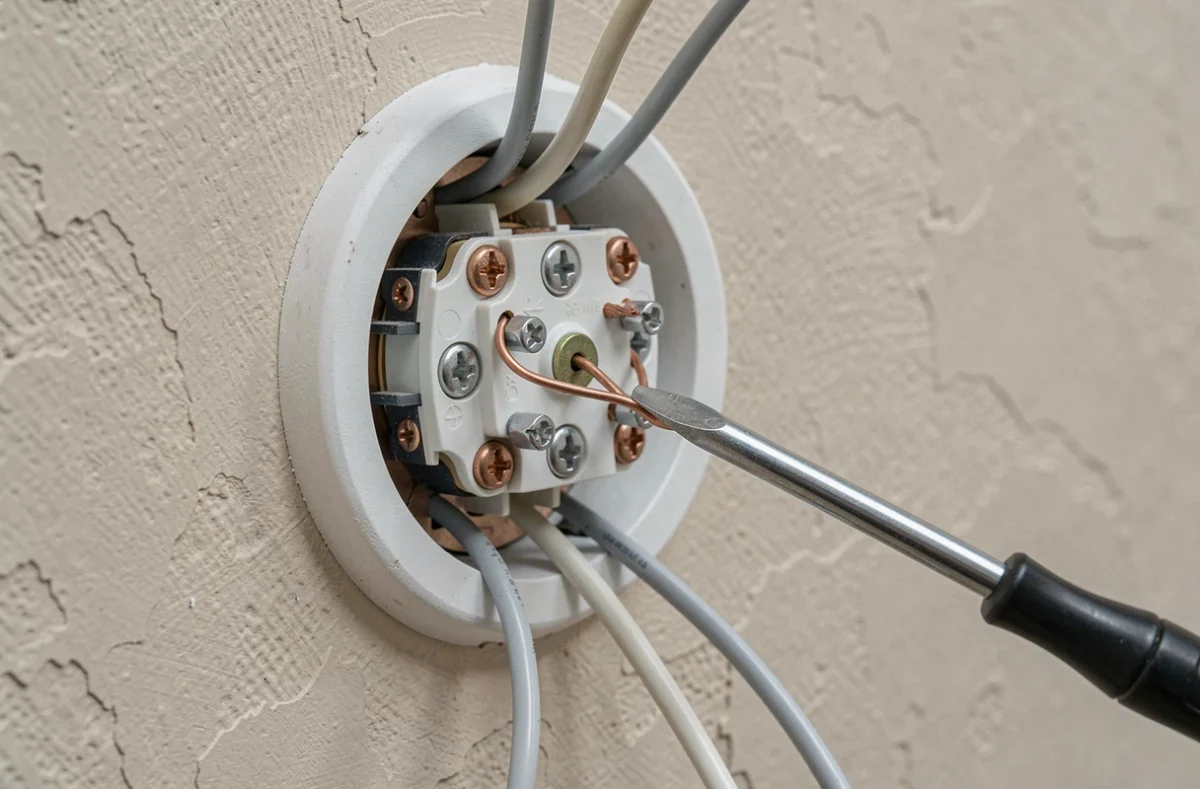

Le piège classique avec un circuit poussoir, c’est la confusion entre le fil de phase qui arrive du télérupteur et un éventuel retour lampe. Sur un poussoir simple, on n’a que deux bornes : la phase (borne marquée « 1 » ou « L » sur les mécanismes Legrand Céliane ou Mosaic) et le retour poussoir (borne « 2 » ou marquée d’une flèche). Le poussoir ne coupe pas la phase directement, il envoie une impulsion au télérupteur ou à la minuterie installée dans le tableau.
Si les fils ne sont pas repérés, un multimètre en mode continuité entre la boîte d’encastrement et le tableau permet d’identifier chaque conducteur. On gagne du temps en marquant les fils avec du scotch d’électricien de couleur avant de raccorder quoi que ce soit.
Lire également : Identification des signes d'humidité provenant du sol
Câblage poussoir et télérupteur : les erreurs de raccordement fréquentes
Le schéma de câblage d’un bouton poussoir Legrand associé à un télérupteur est simple sur le papier. La phase part du disjoncteur vers la borne A1 du télérupteur, le neutre arrive sur A2, et les poussoirs sont câblés en parallèle entre la phase et la borne de commande (souvent marquée « 1 » sur le télérupteur).
En pratique, les retours varient sur ce point selon les générations de télérupteurs. Sur un télérupteur Legrand unipolaire récent, tous les poussoirs se raccordent en parallèle avec du fil 1,5 mm². Chaque poussoir reçoit la phase sur une borne et renvoie l’impulsion sur l’autre, sans ordre particulier.
Les trois erreurs qu’on rencontre le plus souvent
- Câbler les poussoirs en série au lieu de les câbler en parallèle : si un poussoir est enfoncé en même temps qu’un autre, le circuit ne fonctionne plus correctement. Le câblage parallèle garantit que chaque point de commande est indépendant.
- Utiliser du fil de 2,5 mm² sur le circuit de commande : la norme autorise le 1,5 mm² pour les circuits d’éclairage, et forcer du 2,5 mm² dans les bornes d’un mécanisme poussoir Legrand 6A abîme les connexions. Le serrage devient approximatif.
- Oublier la protection au tableau : chaque circuit d’éclairage doit être protégé par un disjoncteur adapté, conformément à la norme NF C 15-100. Un poussoir sur un circuit non protégé ou mutualisé avec des prises de courant expose l’installation.
Hauteur de pose et encastrement : ce que la norme NF C 15-100 impose
La norme NF C 15-100 fixe la hauteur des points de commande entre 0,90 m et 1,30 m du sol fini. Cette plage répond aussi aux exigences d’accessibilité PMR et s’applique dans les logements neufs comme dans les rénovations lourdes soumises à permis de construire.
Pour l’encastrement, on utilise une boîte d’encastrement standard de 67 mm de diamètre. Sur du placo, les boîtes à griffes suffisent. Sur de la maçonnerie, on scelle une boîte à sceller au plâtre. Le fond de la boîte doit affleurer le mur fini, pas dépasser ni être enfoncé de plus de quelques millimètres.
Astuce pour un encastrement propre dans du placo
On trace le diamètre de la boîte au crayon, on perce avec une scie cloche de 67 mm à vitesse lente pour ne pas éclater le parement. Avant de clipser la boîte, on passe les gaines ICTA et on vérifie que le câble a assez de mou (une dizaine de centimètres au minimum) pour raccorder confortablement le mécanisme. Un fil trop court dans la boîte est la première cause de faux contact sur les installations vieillissantes.
Finition Legrand Céliane ou Mosaic : clipser sans forcer
Une fois le mécanisme poussoir raccordé et vissé sur le support, la plaque de finition vient se clipser par-dessus. Sur la gamme Céliane, la plaque s’enclenche par pression franche, sans outil. Sur la gamme Mosaic, le système de fixation diffère légèrement avec un cadre intermédiaire.
L’erreur fréquente consiste à forcer la plaque alors que le support n’est pas parfaitement d’aplomb. Si le support est de travers de quelques degrés, la plaque ne clipsera pas correctement et finira par se désolidariser au fil des appuis. On prend le temps de régler le support avec les vis oblongues avant de poser la finition.
Poussoir avec voyant lumineux
Les poussoirs Legrand existent en version lumineuse ou témoin. La version lumineuse s’allume quand la lumière est éteinte (pour repérer le poussoir dans le noir). La version témoin s’allume quand la lumière est allumée. Le voyant se raccorde sur le neutre, ce qui implique un fil neutre supplémentaire dans la boîte d’encastrement. Si l’installation existante n’amène pas le neutre au point de commande, le voyant ne fonctionnera pas.
Sur une rénovation où tirer un fil supplémentaire est compliqué, on opte pour un poussoir sans voyant ou pour un voyant alimenté par le courant résiduel du circuit (certains modèles Céliane le permettent, mais les retours varient sur ce point selon le type de télérupteur en amont).
La pose d’un interrupteur poussoir Legrand tient autant au respect du schéma de câblage qu’aux détails d’exécution : repérage des conducteurs, longueur de fil dans la boîte, aplomb du support. Négliger l’un de ces points, c’est s’exposer à des rappels pour faux contact ou plaque qui bouge. Mieux vaut passer cinq minutes de plus au montage que de revenir démonter.
